本文以stm32系统板的绘制为例，采用AD16软件，想要文中的说stm32库元件和原理图练手可以私信我。

一、原理图绘制二、PCB布局三、PCB布线

一、原理图绘制 1、打开文件，新建->project->给project命名，这里为stm32 右键点击stm32->给工程添加新的->schematic，给schematic命名，这里为原理图。 2、打开你已经准备好的原理图，在新建的schematic中画出原理图：（1）导入库，事先准备好stm32元件库并将元件库放在F:\Altium_Documents\Altium\AD16\Library目录下（此文件路径为下载时候的Documents安装路径），在软件界面下面找到库，点击library，点击添加库，将stm32元件库添加即可。在这里插入图片描述如下图，选择元件库，输入元件名称，找到对应元件

在这里插入图片描述

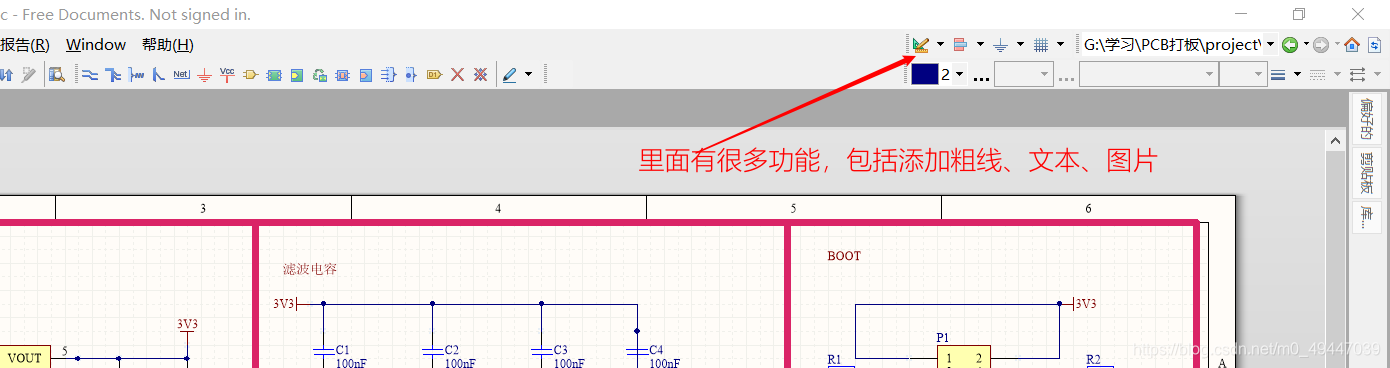

（2）认识元器件输入名称与元器件电阻 re 电容 cap 晶振 x 其他元器件可以根据名称直接搜索，如三极管 SS8050 CH340等。电源和接地可以在软件上方的横栏上找到。在这里插入图片描述横栏中还有很多其他的选项可以选择。

（3）连线双击元器件，设置快捷键在这里插入图片描述

（4）改变封装双击元件，点击下图箭头所示选择封装。双击元件，shift+鼠标右键按住进行拖动可以查看元件外形。

在这里插入图片描述（5）改变元件参数双击元件，改变参数。（6）给元件排序点击工具，注解，更新更改列表，接收更改，点击执行。软件自动为元件编号。（7）编译原理图（8）给原理图添加图标一般，我们需要选择一张自己喜欢的图片再加印上自己或团队的名称，下面给出opencv操作的代码，将两张一样大小的图片（使用截图软件等可以轻松做到这一点）合成，并将名称以水印的形式添加到图片里面。

import cv2 '''-----------------图像加权-----------''' img_3 = cv2.imread("pig.jpg") print("img.shape = ",img_3.shape) img_4 = cv2.imread("flx.jpg") print("duola.shape = ",img_4.shape) img_add_weight = cv2.addWeighted(img_3,0.8,img_4,0.2,0) pig_flx = cv2.imwrite("pig_flx.jpg",img_add_weight) cv2.imshow("img_add_weight",img_add_weight) cv2.waitKey() cv2.destroyAllWindows()

运行结果如下：在这里插入图片描述（9）完成原理图二、PCB布局 1、右键工程stm32，添加新的PCB板，保存。右键PCB文件，选择垂直分离。

2、事先准备好规则，添加到stm32工程中。点击设计，规则，如下在这里插入图片描述点击确定，打开导入的规则文件。

4、点击编辑，原点，设置，在PCB板上放置原点在这里插入图片描述 5、如下图，将参数设置为长40mm，宽40mm 复制粗线，形成板子形状，注意这里应该点击粗线至高亮后右键选择拷贝，点击任意点使得粗线不再高亮后再按ctrl+v。框选板子，选择设计，板子形状，按照选择对象定义在这里插入图片描述

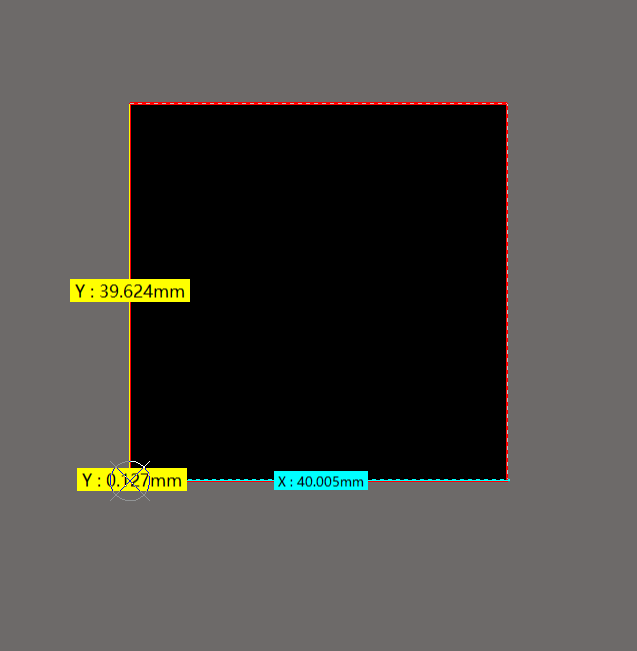

测量板子长和宽，点击R键，选择测量距离在这里插入图片描述

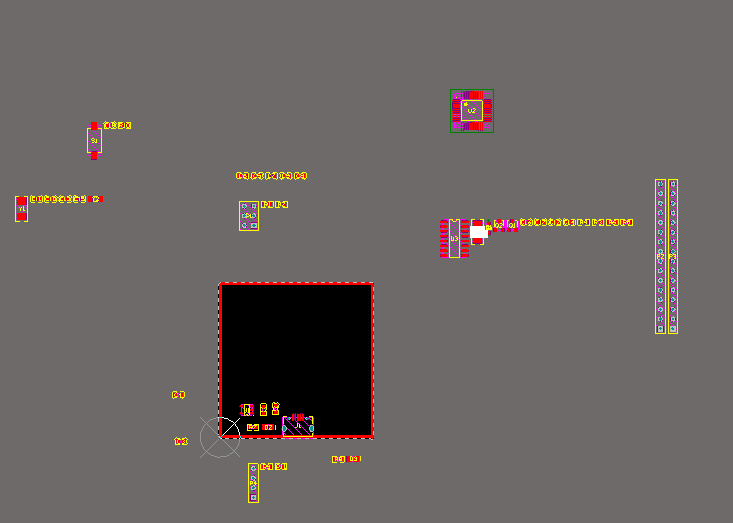

6、切换到原理图，即合并视图后选择原理图，点击设计，点击导入原理图到PCB板，执行更改。清除红色区域。在这里插入图片描述垂直分离视图，框选左边原理图元件，右边对应元件高亮。 7、框选原理图各个部分元件，点击板子，点击上方工具栏的排列工具，选择按区域排列，使其分布在板子周围，选择元件，元件高亮，按住左键，点击空格键可以旋转原件。改变元件编号大小：点击原件编号，左键，查找相思对象，选height，any改为same，点击确定。改变height和width。使得元件编号居中：全选后点击右键，对齐，定为文本位置，点击中间点。在这里插入图片描述

8、按照原理图进行填充，框选多个元件在上方的功能栏中可以选择对齐方式。按N键可以选择隐藏和显示连接线。滤波电容应该放在芯片较近的地方。在这里插入图片描述

在这里插入图片描述

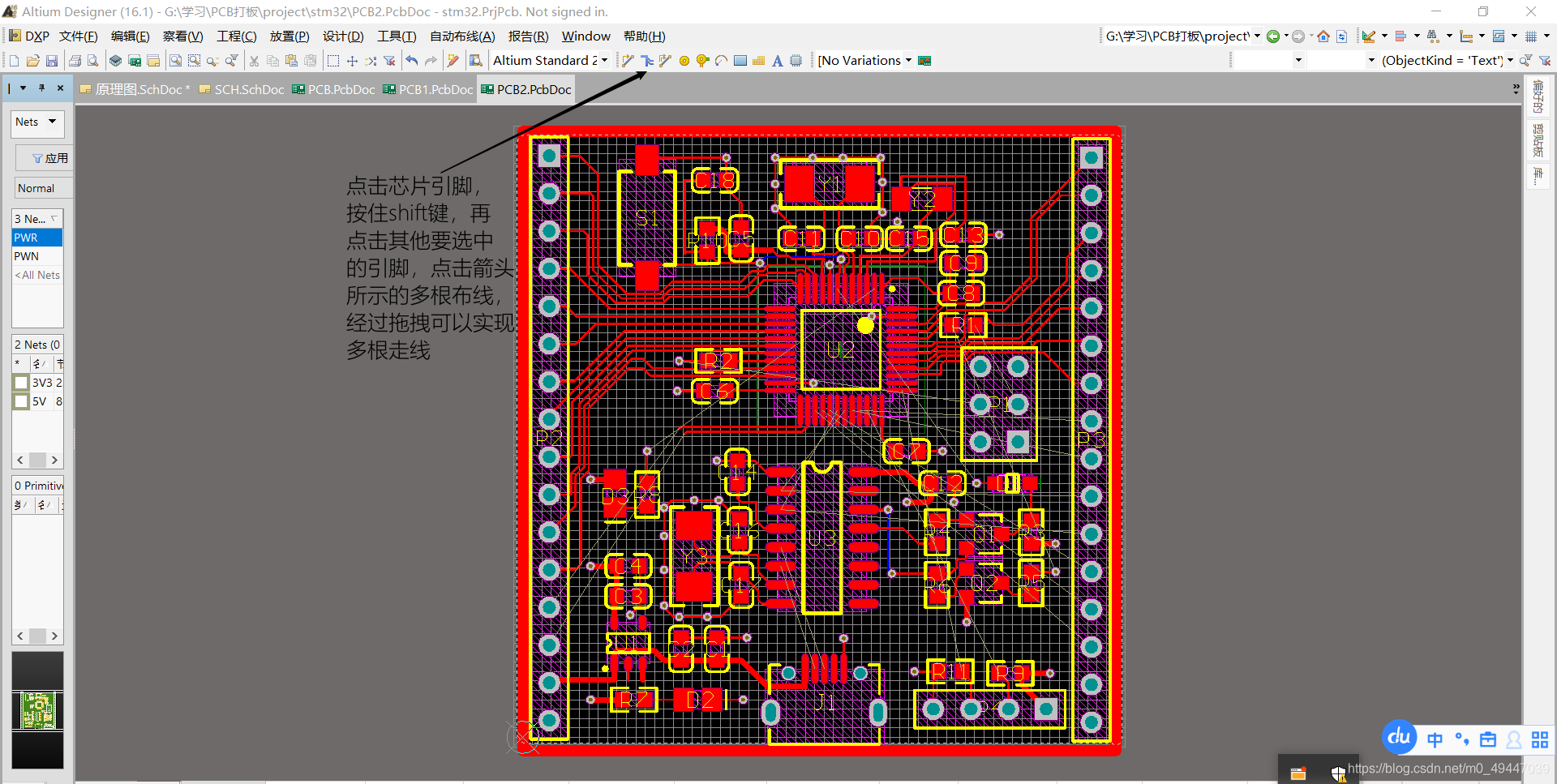

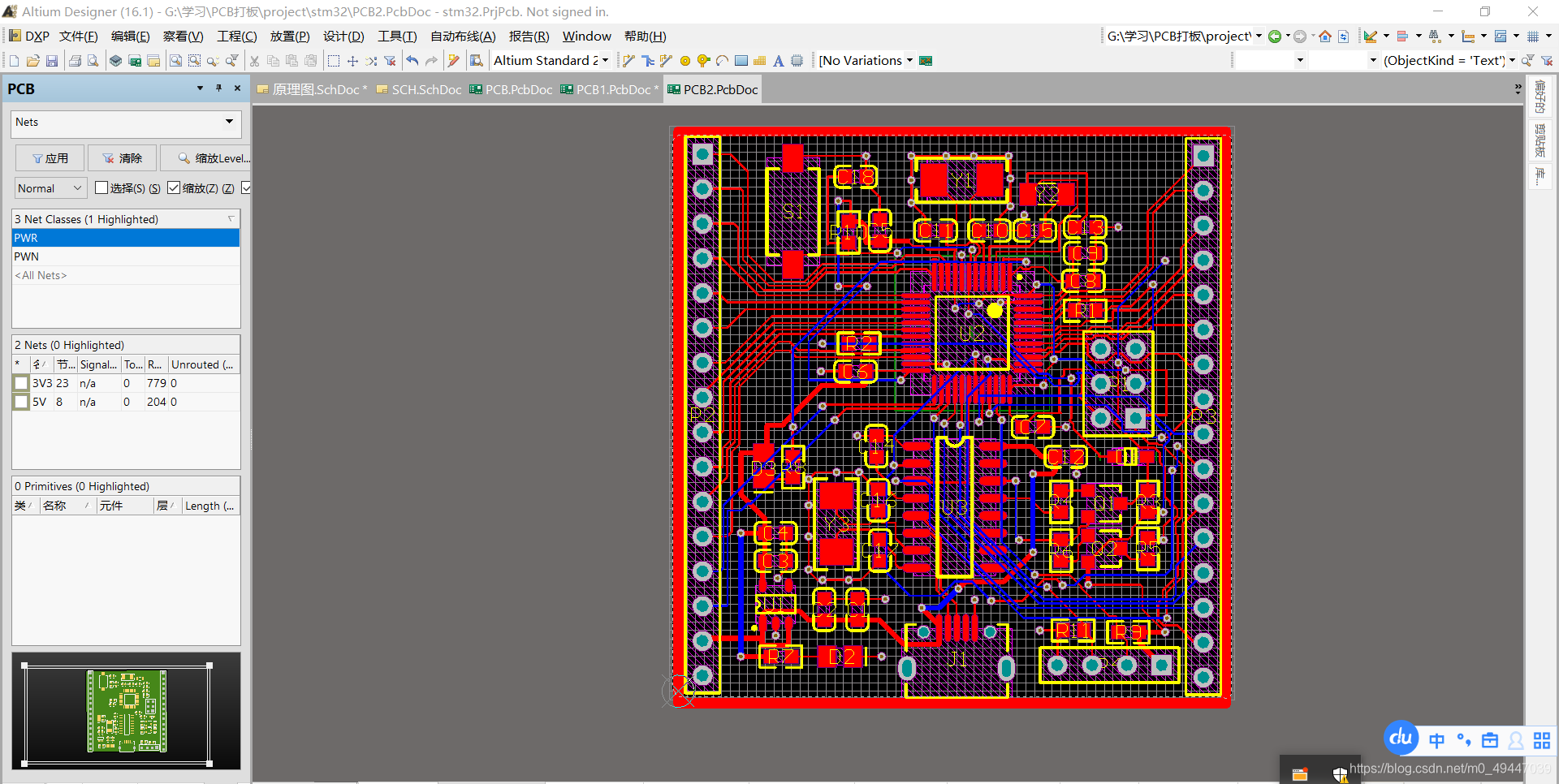

三、PCB布线 1、隐藏电源线在这里插入图片描述 2、隐藏GND N键，隐藏网络。 3、设置快捷键按住ctrl后点击工具栏设置快捷键 4、交互式布线点击交互式布线，点击tab键选择最小默认线宽6mil。 5、设置过孔过孔在上方的工具栏中，GND都可以先过孔，最后整个板进行铺铜，连接所有GND线，过孔也是默认设置大小。电源线也是最后走线，电源也可以先用过孔扇出。电源线要用比较粗的线。过孔设置为12mil和24mil 6、GDN相连接，相同电压相连接 7、与排针引脚相连接的线先用过孔扇出 8、完成各个模块的连线 9、晶振模块可以用地线加过孔包围起来，使其更加稳定 10、滤波电容不要过孔，不然影响滤波效果 11、先连接个模块内的连线，再连接模块间的连线。在引出芯片引脚的连线时可以根据飞线先引出一边的引脚连线，再引出另一边的连线 12、遇到连线不能穿过的情况，可以扇出过孔，切换到bottom层进行连线，再扇出过孔，切换到top层继续走线。 13、先将比较近的，比较简单的连起来，一些实在走不过的先不走，可以先引出过孔下图是先在top层上布线
